Web Serial Plotter - 高性能网页串口绘图器

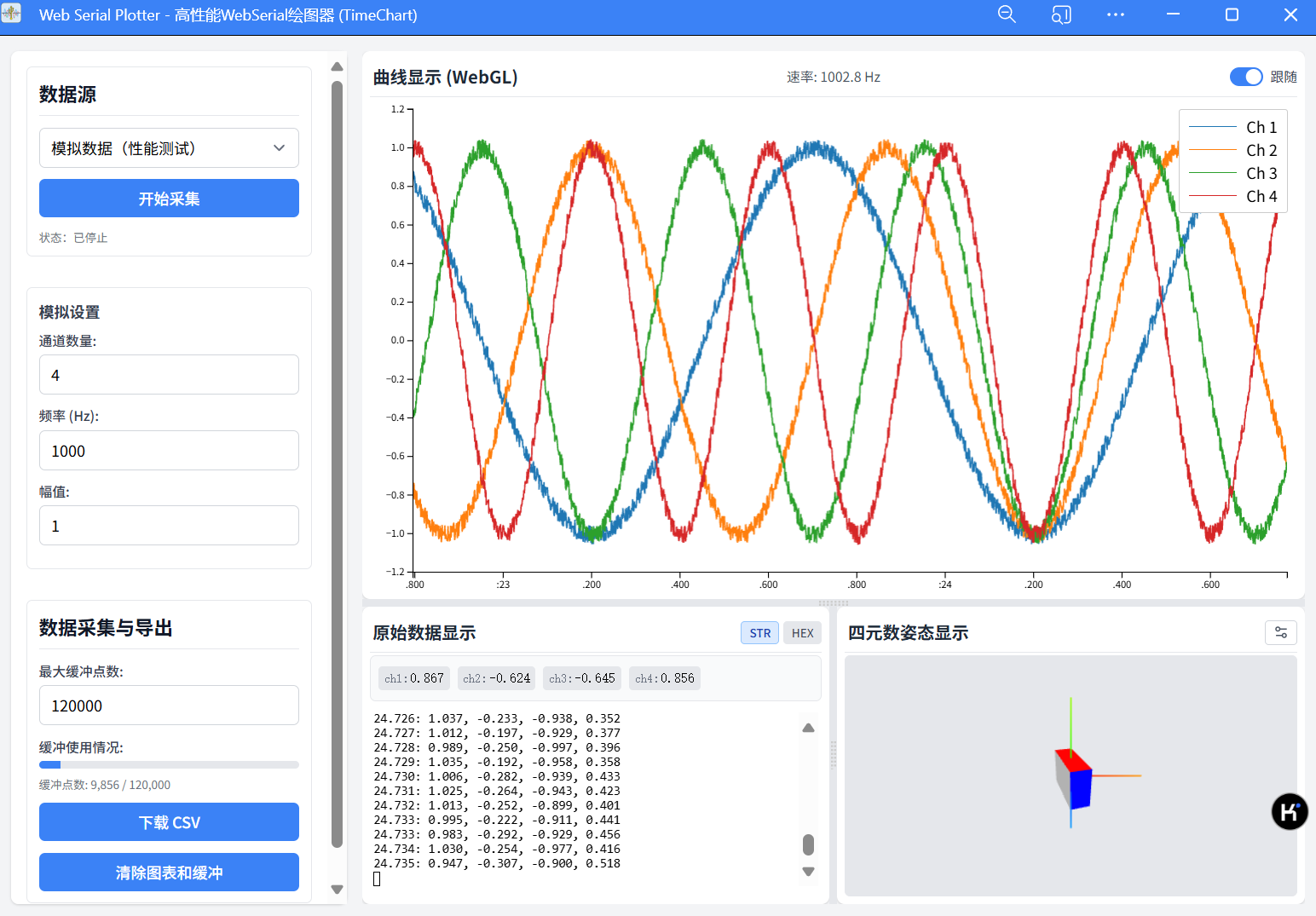

这是一个基于 Web Serial API 的高性能网页串口数据绘图和可视化工具，旨在提供一个无需安装、跨平台的串口数据监控解决方案。它利用 Web Worker 处理数据以保持主线程流畅，使用 TimeChart 库进行高效的 WebGL 加速绘图，并集成了 Three.js 实现四元数姿态的 3D 可视化，以及 xterm.js 来显示原始数据流。 * 🔌 Web Serial 连接: 通过浏览器直接连接和读取串口设备数据。 * 🧪 模拟数据源: 内置模拟数据生成器，方便无设备时进行功能测试和性能演示。 * 🧩 多种解析协议: * 支持多种内置串口数据解析协议（默认逗号/空格分隔、JustFloat、FireWater）。 * 支持用户自定义 JavaScript 解析函数，提供最大的灵活性。 * 📈 高性能实时绘图: * 使用 TimeChart 库进行 WebGL 加速的多通道数据曲线绘制。 * 交互式图表：支持缩放（鼠标滚轮）、平移（鼠标拖拽）。 * 自动跟随最新数据或手动浏览历史数据（可切换）。 * 图表通道数可根据接收到的数据动态增加。 * 🔢 数据显示: * 实时显示最新解析出的各通道数值。 * 使用 xterm.js 终端模拟器显示原始串口数据流，支持文本(STR)和十六进制(HEX)两种格式切换。 * 四元数 3D 可视化: * 使用 Three.js 实时展示基于四元数数据的 3D 物体姿态。 * 需要用户从可用数据通道中选择代表 W, X, Y, Z 的四个通道。 * 💾 数据缓冲与导出: * 可配置数据点的内存缓冲大小。 * 实时显示缓冲区使用百分比、已缓冲点数和预计剩余/总缓冲时间。 * 可以将缓冲区内的数据点（时间戳和数值）导出为 CSV 文件。 * 🚀 性能优化: * 使用 Web Worker 进行数据处理和解析，避免阻塞浏览器主线程，确保 UI 流畅。 * 优化数据批处理和 UI 更新逻辑。 * 📱 现代化 Web 技术: * 采用 ES Modules 进行模块化开发。 * 支持 PWA (Progressive Web App)，可添加到主屏幕并具有一定的离线缓存能力 (通过 Service Worker)。 * 使用 Split.js 实现可拖拽调整大小的界面布局。 * 使用 Lucide Icons 提供清晰的图标。 我们致力于保持 Web Serial Plotter 的高性能特性。 Web Worker 的使用、WebGL 加速的 TimeChart 以及优化的数据处理流程都是为了确保应用的流畅运行，即使在处理高频数据时也是如此。 Web Serial Plotter - 高性能网页串口绘图器 is the open-source project CaptainKAZ/web-serial-plotter (https://github.com/CaptainKAZ/web-serial-plotter) by CaptainKAZ, released under MIT. Ion packages it unmodified from commit bb1e018a431d, adding only a manifest, an icon and a storage compatibility script.

Written by CaptainKAZ, published to Oikou by Ben Grande.

• ★ 27 stars on GitHub
• Licence: MIT
• Built from commit bb1e018a431d

View the repository on GitHub
